Mesin EUV Buatan Tiongkok Tahun Ini Diproduksi, ASML Kelimpungan Monopoli Jebol
Pendekatan LDP yang digunakan dalam sistem Tiongkok menghasilkan radiasi EUV 13,5 nm dengan menguapkan timah di antara elektroda dan mengubahnya menjadi plasma melalui pelepasan tegangan tinggi, di mana tumbukan elektron-ion menghasilkan panjang gelombang yang dibutuhkan. Metodologi ini menawarkan beberapa keunggulan teknis dibandingkan teknik plasma produksi laser (LPP) ASML, termasuk arsitektur yang disederhanakan, jejak yang dikurangi, peningkatan efisiensi energi, dan biaya produksi yang berpotensi lebih rendah.
Metode LPP mengandalkan laser berenergi tinggi dan elektronik kontrol real-time berbasis FPGA yang kompleks untuk mencapai hasil yang sama.
Sementara ASML telah menyempurnakan sistem berbasis LPP selama beberapa dekade, keunggulan efisiensi yang melekat dari pendekatan LDP dapat mempercepat jadwal pengejaran Tiongkok dalam teknologi manufaktur semikonduktor yang penting ini.

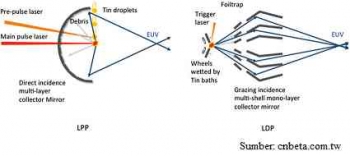

Apa perbedaan antara LPP dan LDP?
LPP (Laser-Produced Plasma) ASML menggunakan laser berenergi tinggi dan kontrol berbasis Field Programmable Gate Array yang kompleks. Ini adalah teknik yang sangat efisien dan mahal yang membantu dalam mengembangkan chip yang kuat dan canggih.
Di sisi lain, LDP memiliki desain yang lebih sederhana dan lebih kecil. Hal ini pada akhirnya menghasilkan konsumsi daya yang lebih rendah dan manufaktur semikonduktor yang hemat biaya.
Input mengungkapkan bahwa LDP dapat menghasilkan radiasi EUV 13,5nm melalui penguapan timah di antara elektroda dan mengubahnya menjadi plasma menggunakan pelepasan tegangan tinggi dengan tumbukan elektron-ion sehingga menghasilkan panjang gelombang yang dibutuhkan.
Ketika AS memberlakukan sanksi pada pengiriman EUV ke perusahaan-perusahaan Tiongkok, pengembangan semikonduktor Tiongkok pada dasarnya terbatas karena sistem litografi gelombang ultraviolet dalam (DUV) standar menggunakan panjang gelombang 248 nm (KrF) dan 193 nm (ArF) untuk pola semikonduktor, dengan teknologi perendaman 193 nm yang mewakili teknik produksi pra-EUV yang paling canggih. Panjang gelombang yang lebih panjang ini kontras dengan radiasi EUV sebesar 13,5 nm, yang membutuhkan beberapa teknik pola untuk mencapai simpul yang canggih.
Namun, sistem Huawei ini masih harus menjawab pertanyaan tentang kemampuan resolusi, stabilitas throughput, dan integrasi dengan alur produksi semikonduktor yang ada.

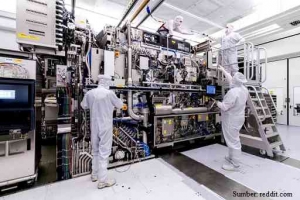

Namun, mengomersialkan alat litografi EUV alternatif akan menantang posisi ASML. Alat EUV High-NA terbaru ASML berharga sekitar US$380 juta.
Berapa pun biaya untuk pusat R&D Tiongkok, mesin EUV Huawei akan memberikan jalur peningkatan yang sangat dibutuhkan untuk pemindai DUV lama, yang sebelumnya membatasi produksi chip dalam negeri.
Meskipun Tiongkok mengembangkan IP yang solid, kemajuan produksinya terbatas, tetapi dapat segera mengalami momen "DeepSeek". Pabrik terkemuka seperti SMIC bekerja sama dengan Huawei untuk mengintegrasikan pemindai EUV ke dalam alur kerja yang ada. Menurut biasanya selama ini alur kerja produksi semikonduktor yang solid membutuhkan waktu bertahun-tahun untuk dibangun, jadi kita harus melihat seperti apa hasil akhirnya.
Menurut TechPowerUp, sistem baru Tiongkok yang tengah diuji menggunakan pendekatan LDP seperti yang telah disebutkan di atas untuk menghasilkan radiasi EUV 13,5 nm juga, dengan menguapkan timah di antara elektroda dan mengubahnya menjadi plasma melalui pelepasan tegangan tinggi, dengan tumbukan elektron-ion yang menghasilkan panjang gelombang yang dibutuhkan.
Tidak seperti metode LPP (laser-produced plasma) ASML, yang mengandalkan laser berenergi tinggi dan kontrol berbasis FPGA yang kompleks, laporan tersebut menunjukkan bahwa LDP Tiongkok menawarkan desain yang lebih sederhana, jejak yang lebih kecil, efisiensi energi yang lebih baik, dan biaya produksi yang berpotensi lebih rendah.
Perlu diketahui dalam litografi ultraviolet ekstrem (EUVL), terdapat dua jenis utama sumber cahaya EUV, yaitu plasma yang diproduksi laser (LPP) dan plasma pelepasan terinduksi laser (LDP). Sumber EUV LPP tetesan timah telah digunakan dalam fotolitografi komersial karena daya keluaran dan efisiensi konversi (CE/conversion efficiency)-nya yang tinggi.
Menurut TechPowerUp, ketika AS memberlakukan sanksi pada pengiriman EUV ke Tiongkok, pengembangan semikonduktor Tiongkok terbatas, karena sistem litografi DUV standar menggunakan panjang gelombang 248 nm (KrF) dan 193 nm (ArF). Panjang gelombang ini kurang maju dibandingkan radiasi EUV sebesar 13,5 nm, sehingga memerlukan beberapa langkah pembuatan pola untuk mencapai simpul yang canggih, tambah laporan tersebut.
Meskipun SMIC dilaporkan memproduksi chip 7nm dengan mesin DUV lama, raksasa pengecoran Tiongkok tersebut dikatakan terganggu karena hasil yang rendah.

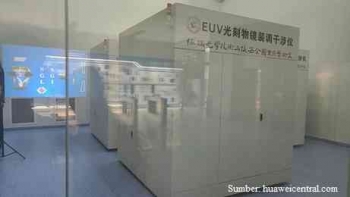

Huawei diduga tengah menguji mesin pembuat chip EUV buatan Tiongkok
Selama ini Huawei telah berupaya keras untuk meningkatkan produksi chipnya, dan tampaknya peralatan EUV buatan Tiongkok dapat membantu perusahaan tersebut mencapai tujuan ini. Sebuah informasi menyebutkan bahwa raksasa teknologi Tiongkok tersebut tengah menguji mesin pembuat chip EUV internal yang baru.
X tipster @MaWooKong (via WCCFtech) mengungkapkan bahwa Huawei mulai menguji peralatan pembuat chip EUV buatan Tiongkok. Sebuah perusahaan Tiongkok telah mengeluarkan paten untuk mesin tersebut pada tahun 2023. Mungkin saja peralatan tersebut telah mendapat persetujuan.
Tipster tersebut menambahkan bahwa Huawei tengah menguji peralatan produksi semikonduktor baru tersebut di fasilitasnya di Dongguan. Peralatan tersebut dibuat dengan teknologi LDP (Laser Discharge induced Plasma).
EUV vs DUV
Huawei dan industri chip Tiongkok telah mengandalkan sistem litografi generasi awal (DUV) dengan panjang gelombang 248nm dan 193nm. Sistem ini tidak hanya meningkatkan biaya produksi wafer, tetapi juga membutuhkan proses yang panjang.
Namun, dengan mesin EUV baru yang dikembangkan Tiongkok, produksi chip akan menjadi lebih mudah dari sebelumnya. Perusahaan Tiongkok akan dapat memproduksi chipset yang lebih baik terlepas dari sanksi AS. Hal ini kemungkinan akan sangat membantu Huawei dan SMIC.
Para informan X mengatakan alat pembuat chip EUV Tiongkok yang baru akan menjalani uji coba produksi pada kuartal ketiga tahun ini, sementara itu dapat memulai produksi massal tahun depan.
Menghadapi blokade teknologi AS, meskipun Tiongkok telah membuat beberapa kemajuan di bidang semikonduktor dalam beberapa tahun terakhir, kemampuan manufaktur chipnya masih tertinggal dari Intel, TSMC, dan Samsung. CEO ASML Christophe Fouquet juga menilai Tiongkok tertinggal 10 hingga 15 tahun.
Namun, menurut media asing, peralatan EUV yang dikembangkan secara independen oleh Tiongkok telah membuat terobosan besar dan akan memasuki uji coba produksi pada kuartal ketiga tahun 2025. Tiongkok juga mengadopsi metode desain yang lebih sederhana dan lebih efisien, yang akan sangat menguntungkan SMIC dan Huawei.
Menurut laporan, penggunaan peralatan EUV telah sangat memengaruhi kemajuan SMIC. Meskipun SMIC dikatakan telah berhasil memproduksi wafer 5 nanometer, produksi skala besar masih dihantui oleh meningkatnya biaya dan rendahnya hasil. Kemunduran ini juga berdampak negatif pada Huawei, yang tidak pernah mampu melampaui ambang batas 7 nanometer.
Laporan tersebut menunjukkan bahwa karena sanksi perdagangan AS yang melarang ASML menyediakan peralatan EUV tercanggih kepada entitas Tiongkok mana pun, satu-satunya cara yang memungkinkan bagi Tiongkok untuk menembus batasan teknologi adalah dengan mengembangkannya secara mandiri. Menurut laporan terbaru, para ahli Tiongkok telah menetapkan sasaran dan menjabarkannya secara rinci, dan uji coba produksi diharapkan akan dimulai pada kuartal ketiga tahun 2025.
Laporan tersebut menyebutkan bahwa peralatan EUV yang disesuaikan ini disebut-sebut menggunakan laser-induced discharge plasma (LDP), yang berbeda dari laser-generated plasma (LPP) milik ASML. Diharapkan produksi massal peralatan EUV domestik Tiongkok dapat dimulai pada tahun 2026, dan akan memperkenalkan desain yang lebih sederhana dan lebih hemat energi.
Laporan tersebut menunjukkan bahwa Huawei saat ini terbatas dalam mengembangkan chipset Kirin pada proses 7nm, dan terbatas dalam melakukan penyesuaian kecil untuk membuat SoC berikutnya sedikit lebih bertenaga daripada pendahulunya. Setelah berhasil dengan peralatan dan teknologi EUV miliknya sendiri, Huawei akan dapat mempersempit kesenjangan dengan perusahaan seperti Qualcomm dan Apple.
Sumber: Media TV & Tulisan Luar Negeri
